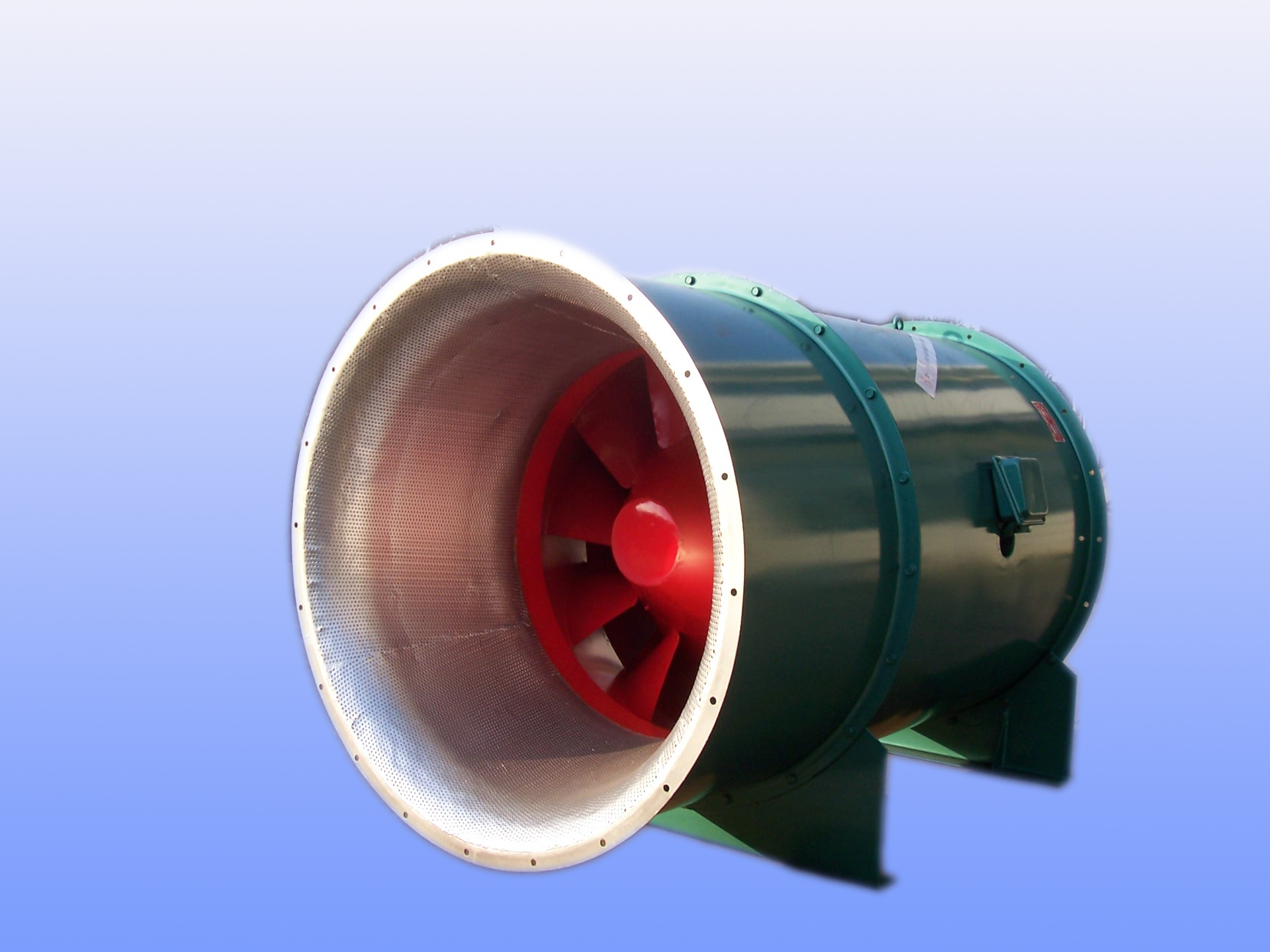

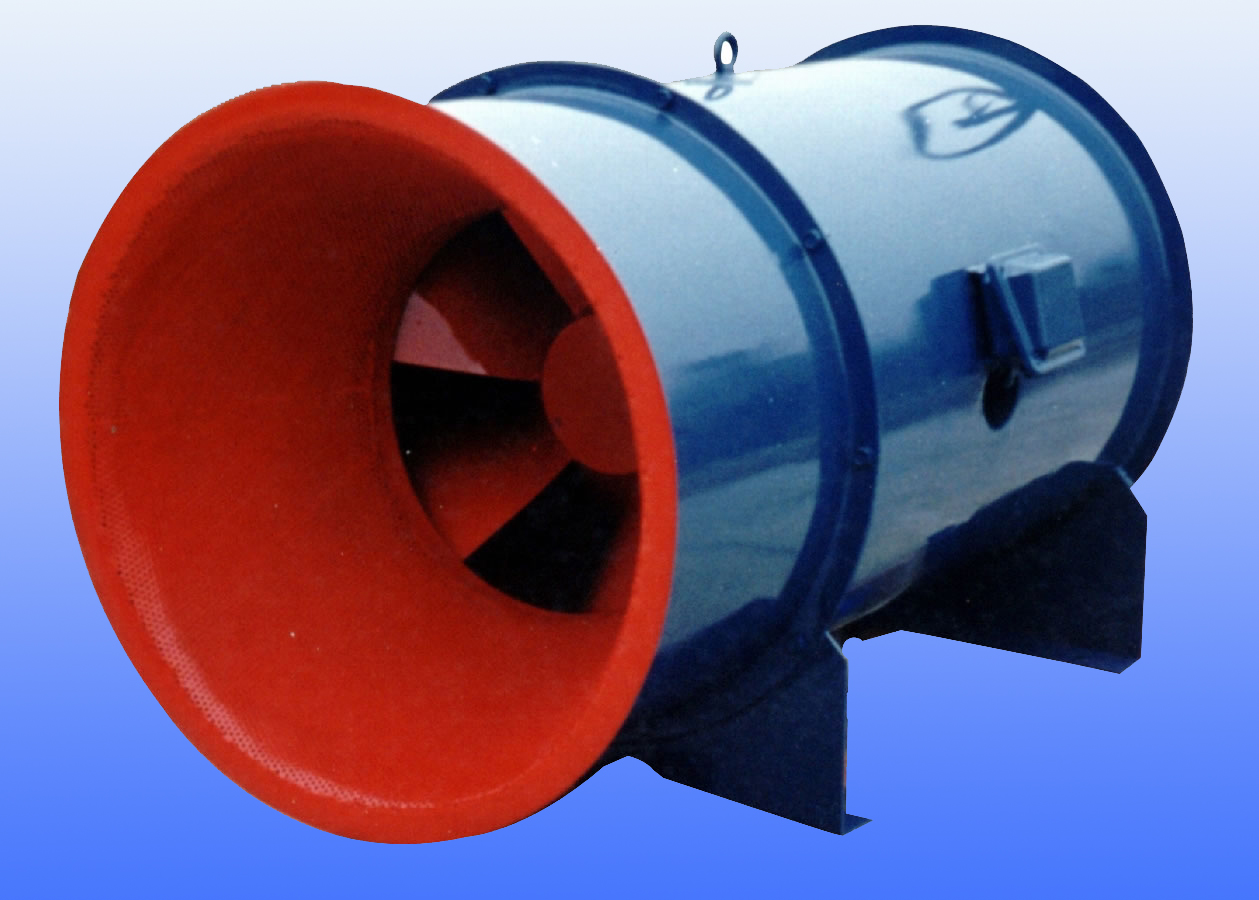

HL3A系列节能低噪声混流风机

产 品 说 明

HL3A系列节能低噪声混流式通风机是介于轴流式风机与离心式风机之间的一种新颖通风机，与其它同机号风机相比较，HL3A系列混流风机具有离心式风机的高压力，轴流式风机的大流量。由于融合了两种风机各自的优点，因此，运行区域教宽。噪声较低、振动小，耗电省，由于结构紧凑进出气流不受方向限制，故而安装极为方便。

HL3A系列混流式通风机的进风口集流器采用带有吸声的穿空钢板，更有效地降低了进口气流噪声，其最高效率点的比A声级LSA≤23dB。在出气端安装有气流导向叶片，从而减少了后面管道的旋转压力损失，提高了风机的效率。

HL3A系列混流式通风机作为工业，民用建筑的室内通风，换气用，尤适用于冷冻、集中空调、纺织、船舶、冶金除尘等，其输送气体的温度不超过80℃，介质所含尘土等颗粒不大于50mg/m3.

HL3A系列混流式通风机的结构主要有叶轮、机壳、进口集流器、导叶片及电机组等组成：

1、    叶轮：包括机壳和六个在正常运行工况内防止涡流的扭曲翼型叶片，成形后经静、动平衡校正直接安装在电动机轴上。人进口端视转向为逆时针方向。

2、    机壳：用普通钢板制成圆筒型，分两段连接成整体，两端配有带安装孔的法兰圈。

3、    进口集流器：穿孔钢板制成内衬吸音材料做成收敛式流线型的整体段结构，直接安装在风机进口端。

4、    导叶片：用普通钢板制成，根据出口导向，分别焊接在圆筒型机壳内。

5、    电机机组：选用优质电机配套，电机规格采用立式电机。

HL3A系列混流式通风机的性能一般均在标准状态下输送气体的性能，标准状态指大气压力Pa=101325Pa，温度ta=20℃，相对温度￠=50%，空气密度ρ=1.2Kg/m3时的空气状态。

通风机的性能在性能参数表中查阅，表中列出的性能参数按流量分为五个工况点，订货时请按性能表选用。通风机的出厂性能检验是指在额定流量下，风机全压值的偏差不超过设计值的±5%。

通风机的安装方式分卧式和立式，当须立式安装时，请在订货时注明，同时在选择风机时必须考虑系统阻力对风机的影响，再按性能表选用合适的风机。

考虑到混流风机在大流量工况时，它的A声级相对来说将大于80dB。因此，我厂特为大流量混流风机选配了相应的超声处理段，在系统工程中整体降低其辐射噪声，使其辐射噪声LA≤X72Db.

性能表内的噪声值是安装管道的数值。

风机的代号定义：

HL          3           A               NO口         序号

混流式简音    设计序号    直接联动式     机号：叶轮直径    工况点
